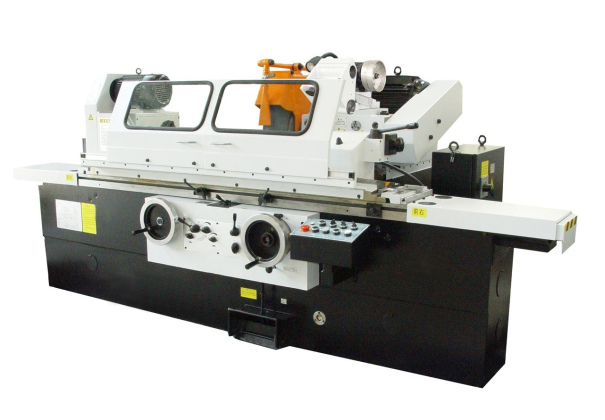

M1432B外圆磨床 1432B外圆磨床
时间:2024-01-09 09:11 来源:http://www.tztxkj.cn 作者:数控车床生产厂家
M1432B外圆磨床可根据客户要求订做不同颜色及精度：
（1）主要规格
|
M1432B外圆磨床机床规格㎜ |
φ320×1000 |
|
可磨外圆直径 |
用中心架 |
最小φ 8㎜、最大φ 60㎜ |
|
不用中心架 |
最小φ 8㎜、最大φ320㎜ |
|
可磨内圆直径 |
用中心架可夹直径 |
最小φ35㎜、最大φ100㎜ |
|
不用中心架 |
最小φ30㎜、最大φ100㎜ |
|
可磨工件最大重量 |
150㎏ |
M1432B外圆磨床最大磨削长度 外圆
内圆 |
1000㎜
125㎜ |
|
中心高 |
180㎜ |
|
顶尖距 |
1000㎜ |
|
头架顶尖(莫氏) |
#4 |
|
尾架顶尖(莫氏) |
#4 |
（2）一般性能
|
M1432B外圆磨床自动周期进给 |
有 |
|
自动切入进给 |
无 |
|
手动最小进给量 |
0.0025㎜ |
|
砂轮修整和补偿进给 |
有 |
|
自动周期最小进给量 |
0.0025㎜ |
|
尾架套筒手动移动量 |
30㎜ |
（3）工作台
|
M1432B外圆磨床手轮一转工作台移动量 |
6㎜ |
|
最大纵向移动量 |
1000㎜ |
|
上工作台最大回转角度 |
顺时针3°，逆时针7° |
|
液压传动速度 |
0.1~4 m/min |
（4）头架
|
M1432B外圆磨床主轴回转的可能性 |
可能 |
|
体座回转角度 |
+ 90° |
|
主轴转速 |
50Hz |
25～220 r/min |
|
60Hz |
30～264 r/min |
|
卡盘直径 |
φ200（三爪）、φ200（四爪）㎜ |
（5）砂轮架
|
M1432B外圆磨床砂轮尺寸 |
最大φ400×50×φ203㎜
最大宽度50㎜ |
|
砂轮线速度 |
35 m/s |
|
砂轮主轴转速 |
1670 r/min |
|
最大移动量（包括快速移动量在内） |
246㎜ |
|
手轮一转砂轮架移动量 |
粗2.0㎜、精0.5㎜ |
|
手轮一格砂轮架移动量 |
粗0.01㎜、精0.0025㎜ |
|
旋钮上一格相当于砂轮补偿量 |
粗0.01㎜、精0.0025㎜ |
|
砂轮架快速进给量 |
50㎜ |
|
砂轮架回转角度 |
±30° |
（6）内圆磨具
|
M1432B外圆磨床砂轮尺寸 |
最大50×25×13㎜
最小17×20×6㎜ |
|
HJX33—03B主轴转速 |
10000 r/min |
（7）液压系统
|
M1432B外圆磨床主油路调整压力 |
0.9～1.1 MPa |
|
润滑袖路调整压力 |
0.1～0.15 Mpa |
|
油泵 |
流量 |
10 mL/r |
|
压力 |
2.5 MPa |
（8）冷却系统
（9）电气系统参数
|
M1432B外圆磨床三相异步电机 |
所在部位 |
功率 |
同步转速 r/min |
|
50 Hz |
60 Hz |
|
砂轮架 |
5.5 KW |
1500 |
1800 |
|
头架 |
1.5 KW |
1000 |
1200 |
|
内圆磨具 |
1.1 KW |
3000 |
3600 |
|
油泵 |
0.75 KW |
1500 |
1800 |
|
冷却泵 |
0.12 KW |
3000 |
3600
|
|
