镗床T618 TPX6111B/1/2/3 TPK611C镗铣床
时间:2016-10-21 10:27 来源:www.tztxkj.cn 作者:镗床

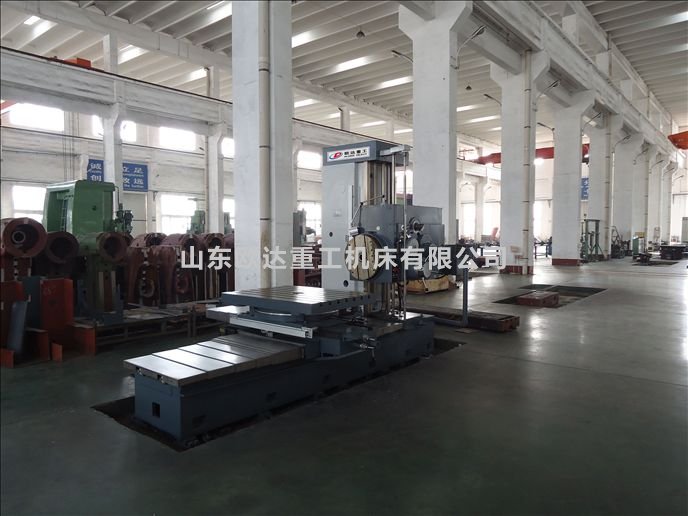

镗床T618 TPX6111B/1/2/3 TPK611C镗铣床采用单立柱、侧挂箱的布局形式，工作台采用四点定位、手动回转的自动形式。XYZ轴由数控系统控制，可实现三轴联动。本镗铣床的镗轴伸缩以及平旋盘旋转采用伺服电机控制，可实现自动加工。
|
技术参数 |
UNIT |
TPK611C |
|
主轴直径 |
MM |
Ø110 |
|
工作台纵向行程Z |
MM |
1350 |
|
工作台横向行程X |
MM |
1250 |
|
主轴箱垂直行程Y |
MM |
900 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的镗轴轴向行程W |
MM |
550 |
|
最大镗孔直径 |
MM |
Ø240 |
|
最大钻孔直径 |
MM |
Ø50 |
|
主轴的最大需用扭转力矩 |
N.M |
1100 |
|
工作台尺寸 |
MM |
1320×1010 |
|
工作台最大承重 |
KG |
2500 |
|
主轴中心线至工作台距离 |
MM |
5-905 |
|
主轴锥度 |
|
BT50 |
|
平旋盘最大加工直径 |
MM |
630 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的平旋盘进给量范围 |
MM/MIN |
0.2-330 |
|
快速进给速度 |
MM/MIN |
5000 |
|
主轴转速范围 |
RPM |
12-1100 |
|
平旋盘转速范围 |
RPM |
4-130 |
|
进给量范围 |
MM/MIN |
0.5-1000 |
|
主轴电机功率 |
KW |
11/15 |
|
定位精度 |
MM |
0.02/500 |
|
重复定位精度 |
MM |
0.014/500 |
|
外形尺寸 |
MM |
5375×2995×3035 |
|
整机重量 |
KG |
12300 |
可根据要求定做。TPX6111B/1、TPX6111B/2、TPX6111B/3、T618型卧式镗铣床适用于较大型箱体件的钻、扩、镗、铰孔、铣平面、锪平面、车螺纹等切削加工。机床主轴刚性好，适合强力切削，标准配置机床带有后立柱，可实现高精度深孔加工。主轴可选用ISO7:24No50锥孔，可自动装卸刀。
|
TPX6111B/1镗床主要技术参数 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的主轴直径（mm） |
Ø110 |
|
主轴最大扭转力矩（NM） |
1225 |
|
平旋盘最大扭转力矩（NM） |
1960 |
|
主轴可承受最大轴向抗力（N） |
12250 |
|
主轴内孔锥度 |
莫氏6号 |
|
工作台行程 |
纵向 |
1000 |
|
横向 |
900 |
|
主轴中心线距工作台面距离 |
最大 |
1100 |
|
最小 |
0 |
|
主轴最大行程 |
600mm |
|
平旋盘径向刀架最大行程 |
180mm |
|
工作台可承受最大重量（kg） |
3500 |
|
主轴转速级数 |
22级 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的主轴转速范围 |
8-1000r/min |
|
平旋盘转速级数 |
18级 |
|
平旋盘转速范围 |
4-200r/min |
|
工作台工作面积（长x宽）（mm×mm） |
1100×960 （1250×1100） |
|
主轴、主轴箱、工作台纵、横快速移动速度 |
2500mm/min |
|
工作快速回转速度 |
1r/min |
|
主轴每转主轴、主轴箱、工作台进给量级数 |
在主轴高低速档各18级 |
|
平旋盘每转、平旋盘滑块、主轴箱、工作台纵、横向进给级数 |
18级 |
|
平旋盘每转、平旋盘滑块、主轴盘、工作台纵、横向进给范围 |
0.08-12mm |
主轴每转主轴、主轴箱、工作台纵、横向进给量范围
主轴在8-400/min时 |
0.04-6mm |
|
主轴在500-1000/min时 |
0.01-1.88mm |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的测量系统读数精度 公制 |
0.005mm |
|
镗孔精度 |
IT7 |
|
镗孔表面粗糙度 |
3.2-1.6 |
|
规范 |
镗孔直径Ø50-Ø240mm，镗刀刀尖距主轴原始位置≤450mm |
|
机床外形尺寸（长×宽×高）（mm×mm×mm） |
4910×2454×2950 |
|
机床重量（约）kg |
11500 |
|
参数项目 |
|
TP×6111B/2镗床 |
|
镗轴直径 |
mm |
110 |
|
主轴锥孔 |
- |
Morse No6(可选ISO 7:24 No50)optional |
|
主轴最大纽矩 |
N.m |
1225 |
|
平旋盘最大纽矩 |
N.m |
1960 |
|
主轴最大轴向抗力 |
N |
12250 |
|
主轴最大行程 |
mm |
600 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的主轴转速级数 |
- |
22 |
|
主轴转速范围 |
r/min |
8-1000 |
|
平旋盘滑块行程 |
mm |
180 |
|
工作台工作面积 |
mm |
1400×1200 |
|
工作台可承受最大重量 |
kg |
4000 |
|
主轴中心线至工作台面距离 |
mm |
900 |
|
mm |
0 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的工作台行程 |
mm |
1000 |
|
mm |
1250 |
|
主轴、主轴箱、工作台纵横向快速 |
mm/min |
2500 |
|
主轴每转主轴、主轴箱、工作台进给量范围 |
mm/r |
0.04-6/0.01-1.88 |
|
主轴、主轴箱、工作台滑块进给量范围 |
mm\min |
- |
|
主电机功率 |
kw |
7.5 |
|
机床外形尺寸 |
mm |
4910 |
|
2870 |
|
2750 |
|
机床重量 |
kg |
14500 |
|
参数项目 |
|
TP×6111B/3 |
|
镗轴直径 |
mm |
110 |
|
主轴锥孔 |
- |
Morse No6(可选ISO 7:24 No50)optional |
|
主轴最大纽矩 |
N.m |
1225 |
|
平旋盘最大纽矩 |
N.m |
1960 |
|
主轴最大轴向抗力 |
N |
12250 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的主轴最大行程 |
mm |
600 |
|
主轴转速级数 |
- |
22 |
|
主轴转速范围 |
r/min |
8-1000 |
|
平旋盘滑块行程 |
mm |
180 |
|
工作台工作面积 |
mm |
1600×1300 |
|
工作台可承受最大重量 |
kg |
5000 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的主轴中心线至工作台面距离 |
mm |
1200 |
|
mm |
0 |
|
工作台行程 |
mm |
1400(不带后拉柱) |
|
mm |
1600 |
|
主轴、主轴箱、工作台纵横向快速 |
mm/min |
2500 |
|
主轴每转主轴、主轴箱、工作台进给量范围 |
mm/r |
0.04-6/0.01-1.88 |
|
主轴、主轴箱、工作台滑块进给量范围 |
mm\min |
- |
|
主电机功率 |
kw |
7.5 |
|
机床外形尺寸 |
mm |
5120 |
|
3380 |
|
3100 |
|
机床重量 |
kg |
18000 |
|
参数项目 |
|
TPX6111B/4 |
|
主轴直径 |
mm |
110 |
|
主轴最大扭转力矩 |
NM |
1225 |
|
平旋盘最大扭转力矩 |
Nm |
1960 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的主轴可承受最大轴向抗力 |
N |
12250 |
|
主轴内孔锥度 |
-- |
莫氏6号 |
|
工作台行程 |
-- |
可根据用户要求改装 |
|
纵向 |
mm |
1000带后立柱，1400不带后立柱 |
|
横向 |
mm |
2500 |
主轴中心线至工作台面距离
最大 |
mm |
1500 |
|
最小 |
mm |
0 |
|
主轴最大行程 |
mm |
600 |
|
平旋盘径向刀架最大行程 |
mm |
180 |
|
工作台可承受最大重量 |
KG |
5500 |
|
主轴转速级数 |
-- |
22级 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的主轴转速范围 |
r/min |
8-1000 |
|
平旋盘转速级数 |
-- |
18级 |
|
平旋盘转速范围 |
r/min |
4-12 |
|
工作台工作面积（长*宽） |
mm |
1300*1800 |
|
主轴、主轴箱、工作台纵、横快速移动速度 |
mm/min |
2500 |
|
工作快速回旋速度 |
r/min |
1 |
|
主轴每转主轴、主轴箱、工作台进给量级数 |
-- |
在主轴高低速档各18级 |
|
平旋盘每转、平旋盘滑块、主轴箱、工作台纵横向进给级数 |
-- |
18级 |
|
平旋盘每转、平旋盘滑块、主轴箱、工作台纵横向进给范围 |
|
0.08-12 |
|
mm |
|
主轴每转主轴、主轴箱、工作台纵、横向进给量范围（主轴在8-400/min时） |
mm |
0.04-6 |
|
主轴每转主轴、主轴箱、工作台纵、横向进给量范围（主轴在500-1000/min时） |
0.01-1.88 |
|
测量系统读数精度 公制 |
mm |
0.005 |
|
镗孔精度 |
-- |
1T7 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的镗孔表面粗糙度 |
-- |
3.2-1.6 |
|
规范 |
镗孔直径50-240mm，镗刀刀法矩主轴原始位置≤450mm |
|
机床外型尺寸 |
mm |
4910*4150*3470 |
|
机床重量 |
KG |
19000 |
|
T618镗床主要技术参数 |
|
主轴直径 |
85毫米 |
|
主轴内孔锥度 |
莫氏5号 |
|
主轴最大行程（快速移动时400毫米） |
500毫米 |
|
最经济镗孔直径 |
200毫米 |
|
主轴中心线距工作台面最大距离 |
800毫米 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的最小距离 |
0 |
|
主轴转速种数 |
18种 |
|
主轴转速范围 |
8-1000转/分 |
|
主轴每转主轴、主轴箱、工作台进给量种数 |
9种 |
|
主轴每转主轴、主轴箱、工作台进给量范围 |
0.04-4.4毫米 |
|
可拆式平旋盘进给量范围 |
0.058-6.38毫米/转 |
|
工作台行程 纵向 |
1100毫米 |
|
横向 |
850毫米 |
|
工作台、工作面面积 |
1050×9008毫米 |
|
镗床T618 TPX6111B/1/2/3 TPK611C镗铣床的主轴快速移动 |
1.8米/分 |
|
主轴箱及工作台快速移动 |
1.8米/分 |
|
主电动机功率 |
5.5千瓦 |
|
主电动机转速 |
1500转/分 |
|
快速移动电动机功率 |
2.2千瓦 |
|
快速移动电动机转速 |
1500/转/分 |
|
机床外形尺寸（长×宽×高） |
4062×1775×2370毫米 |
|
机床重量 |
8吨 |
|
