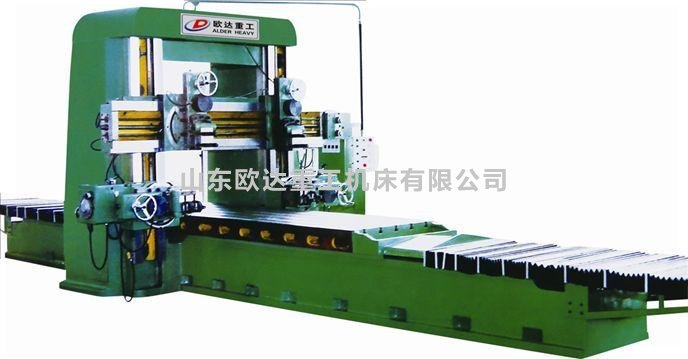

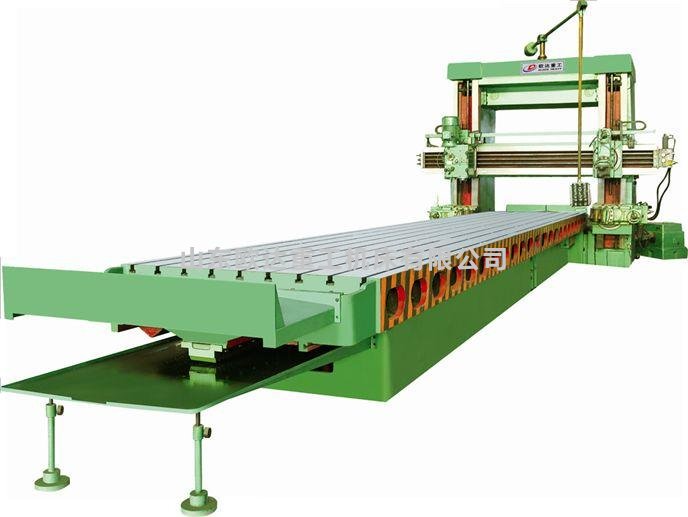

龙门刨铣床
时间:2016-10-21 10:22 来源:www.tztxkj.cn 作者:龙门刨床
可根据客户需求定做龙门刨铣床。本龙门铣床(龙门刨床)为重型机床,主要应用于加工超大重量的工件产品,可根据客户的要求定做工作台,
定做铣头、磨头以及刨头的数量及位置,本龙门铣床(龙门刨床)还可以根据客户的要求配备数控系统。
主要技术参数 |
UNIT |
BX2010 |
BX2012 |
BX2016 |
BX2020 |
工作台面有效尺寸 |
长 |
MM |
3000/4000/6000 |
3000/4000/6000 |
4000/6000/8000 |
4000/6000/8000 |
宽 |
MM |
800 |
1000 |
1200 |
1600 |
T型槽个数/宽度/间距 |
MM |
5-28-160 |
5-28-200 |
5-28-225 |
7-28-225 |
龙门刨铣床的工作台最大承重 |
KG |
5000/6000/8000 |
6000/8000/10000 |
10000/12000/15000 |
12000/15000/18000 |
可加工工件最大尺寸 |
长 |
MM |
3000/4000/6000 |
3000/4000/6000 |
4000/6000/8000 |
4000/6000/8000 |
宽 |
1000 |
1250 |
1600 |
2000 |
高 |
800 |
1000 |
1250 |
1500 |
工作台行程长度 |
最小 |
MM |
530 |
530 |
530 |
530 |
最大 |
MM |
3150/4150/6150 |
3150/4150/6150 |
4150/6150/8150 |
4150/6150/8150 |
龙门宽度 |
MM |
1100 |
1350 |
1700 |
2100 |
铣头 |
功率 |
KW |
5.5 |
5.5 |
7.5 |
7.5 |
主轴孔 |
|
ISO50 |
ISO50 |
ISO50 |
ISO50 |
转速范围 |
R/MIN |
140-803 |
140-803 |
97-675 |
97-675 |
主轴电机功率 |
KW |
22/22/30 |
22/30/37 |
30/37/45 |
37/45/55 |
龙门刨铣床的横梁升降速度 |
MM/MIN |
570 |
570 |
570 |
440 |
外形尺寸 |
长 |
MM |
6800/8800/12800 |
6800/8800/12800 |
8800/12800/16800 |
8800/12800/16800 |
宽 |
3730 |
4000 |
4500 |
4800 |
高 |
2700 |
2900 |
3450 |
3625 |
整机重量 |
T |
14/17/21 |
16/20/24 |
26/31/36 |
29/35/41 |
|
