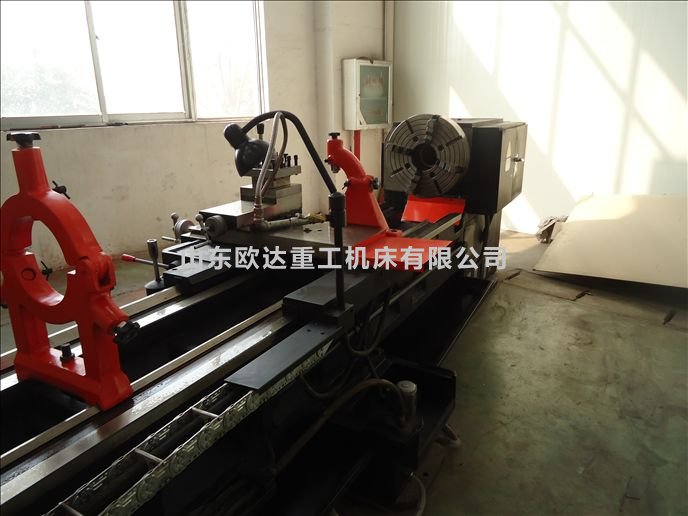

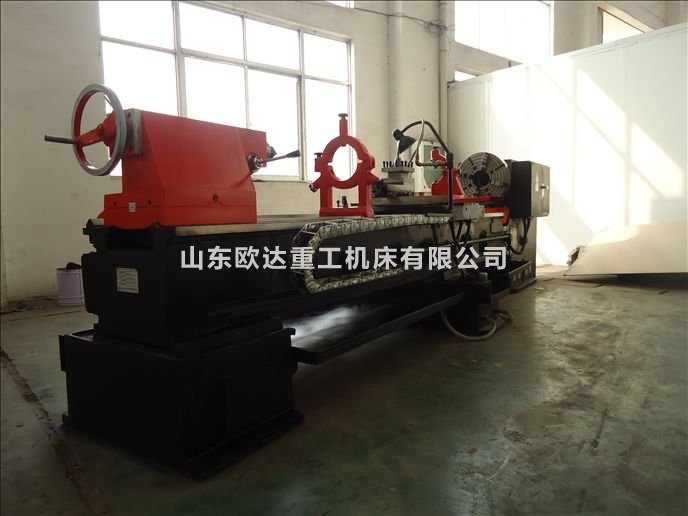

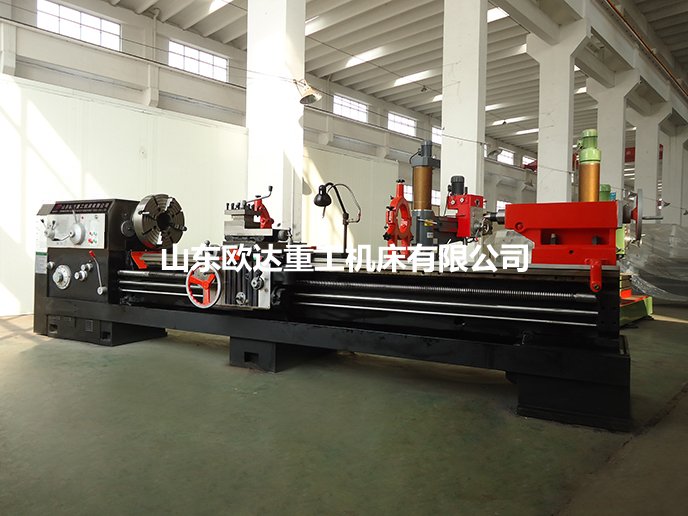

CW6163/CW6263车床 CW6180/CW6280 CW6193/CW6293卧式车床/550

时间:2024-01-09 09:56 来源:www.tztxkj.cn 作者:车床

CW6163车床

CW6263车床

CW630车床

30车床

3米车床

2米车床
可根据客户要求定做异型CW6163/CW6263车床 CW6180/CW6280 CW6193/CW6293卧式车床(550导轨)。
    CW61(2)63A CW61(2)93A CW61(2)80A
CW6163/CW6263车床 CW6180/CW6280 CW6193/CW6293卧式车床(550导轨)的床身上最大回转直径 mm 630 930 800
刀架上最大回转直径 mm 350 650 520
CW6163/CW6263车床 CW6180/CW6280 CW6193/CW6293卧式车床(550导轨)的最大工件长度 mm 750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格
750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格
1500,3000,
4000,5000-15000
马鞍槽内回转直径/有效宽度 mm 800/300 1100/300 1100/310
主轴通孔直径和轴头型式 mm φ104;D11(B系列) φ130;D11(C系列) φ104;D11(B系列) φ130;D11(C系列) φ104;D11(B系列) φ130;D11(C系列)
主轴通孔前端锥体和顶尖锥度 mm φ120(B系列) φ140(C系列)莫氏5号 φ120(B系列) φ140(C系列)莫氏5号 φ120(B系列) φ140(C系列)莫氏5号
CW6163/CW6263车床 CW6180/CW6280 CW6193/CW6293卧式车床(550导轨)的主轴转速级数和范围 r/min 18种7.5-1000(B系列)
18种8.5-800(C系列)
18种6-800
(B系列)
18种8.5-800
(C系列)
18种5.4-720
纵进给量级数和范围 mm/r 64种0.05-24.3 64种0.05-24.3 64种0.06-24.3
范围1:1 mm/r 0.1-1.52 0.1-1.52 0.1-1.52
范围16:1 mm/r 1.6-24.3 1.6-24.3 1.6-24.3
用交换齿轮微量进给范围 mm/r 0.05-0.76 0.05-0.76 0.06-0.912
横向进给量与纵进给量的比率   1/2 1/2 1/2
床鞍快移速度 mm/min 4000 4000 4000
机床丝杠螺距 mm 12(公制)1/2"(英制) 12(公制)1/2"(英制) 12(公制)1/2"(英制)
公制螺纹种数、范围 mm 50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)
英制螺纹种数、范围   26种 14-1 t.p.i 26种 14-1 t.p.i 26种 14-1 t.p.i
模数螺纹种数、范围 mm 53种 0.5-120 53种 0.5-120 53种 0.5-120
径节螺纹种数、范围   24种 28-1 DP 24种 28-1 DP 24种 28-1 DP
下刀架最大横向行程 mm 315 500 500
上刀架最大行程 mm 200 200 200
尾座套筒行程 mm 250 250 250
尾座套筒锥度   莫氏5号 莫氏5号 莫氏5号
床身导轨宽度及淬火硬度 mm 550RC52 550RC52 550RC52
主电机功率 kW 11 11 11或15
快速电机功率 kW 1.1 1.1 1.1
冷却泵电机功率 w 90 90 90
车床宽度×高度/包装宽度×高度 mm 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列)
1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列)
1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列)
机床长度/包装箱长度
CW6163/CW6263车床 CW6180/CW6280 CW6193/CW6293卧式车床(550导轨)的最大工件长度
750 mm 2890/3440
1500 mm 3690/4240 3690/3900 3700/4150
2000 mm 4070/
3000 mm 5190/5740 5190/5400 5250/5650
4000 mm 6120/6640 6100/6350 6250/6650
5000 mm 7200/7750 7200/7430 7250/8050
机床净重
最大工件长度
750 mm 3400/4400
1500 mm 3700/4700 4200/4950 4900/6000
2000 mm 4200/5000
3000 mm 4700/5900 5200/6250 5500/6900
4000 mm 5800/7700 6300/7500 6100/8000
5000 mm 6800/8800 7300/8700 6900/9000
CW6163/CW6263车床 CW6180/CW6280 CW6193/CW6293卧式车床(550导轨)的床身宽度 mm 550 550 550
最大承重 kg 2000 2000 2000
