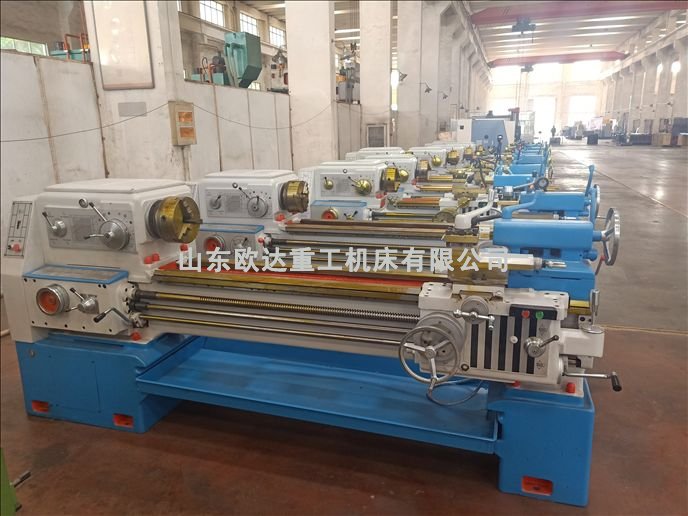

20车床 CA6140车床 CA6240马鞍车床 CA6150卧式车床 CA6250马鞍车

时间:2019-06-03 15:25 来源:http://www.tztxkj.cn 作者:卧式车床



可以根据客户的需要定做异型车床及20车床 CA6140车床 CA6240马鞍车床 CA6150卧式车床 CA6250马鞍车床。

		CA6140A	CA6240A	CA6150A	CA6250A
床身回转直径	mm	400	400	500	500
20车床 CA6140车床 CA6240马鞍车床 CA6150卧式车床 CA6250马鞍车床的刀架上回转直径	mm	210	210	300	300
马鞍内回转直径×有效长度	mm	-	630×210	-	720×210
最大工件长度/最大车削长度	mm	750/650 1000/900 1500/1400 2000/1900	750/650 1000/900 1500/1400 2000/1900	750/650 1000/900 1500/1400 2000/1900	750/650 1000/900 1500/1400 2000/1900
主轴中心至床身平面导轨距离	mm	205	205	250	250
主轴孔径/主轴孔前端锥度	mm	φ52 /莫氏圆锥6号	φ52 /莫氏圆锥6号	φ52 /莫氏圆锥6号	φ52 /莫氏圆锥6号
主轴转速级数  正转/反转		24/12	24/12	24/12	24/12
20车床 CA6140车床 CA6240马鞍车床 CA6150卧式车床 CA6250马鞍车床的主轴转速范围
正转	r/min	50Hz:11-1600 60Hz:12-1680	50Hz:11-1600 60Hz:12-1680	50Hz:11-1600 60Hz:12-1680	50Hz:11-1600 60Hz:12-1680
反转	r/min	50Hz:14-1580 60Hz:16.8-1896	50Hz:14-1580 60Hz:16.8-1896	50Hz:14-1580 60Hz:16.8-1896	50Hz:14-1580 60Hz:16.8-1896
纵向进给量范围（64种）
标准进给	mm/r	0.08-1.59	0.08-1.59	0.08-1.59	0.08-1.59
小进给	mm/r	0.028-0.054	0.028-0.054	0.028-0.054	0.028-0.054
加大进给	mm/r	0.86-3.16	0.86-3.16	0.86-3.16	0.86-3.16
横向进给量范围（64种）
20车床 CA6140车床 CA6240马鞍车床 CA6150卧式车床 CA6250马鞍车床的标准进给	mm/r	0.04-0.79	0.04-0.79	0.04-0.79	0.04-0.79
小进给	mm/r	0.014-0.027	0.014-0.027	0.014-0.027	0.014-0.027
加大进给	mm/r	0.86-3.16	0.86-3.16	0.86-3.16	0.86-3.16
刀架纵/横向的快移速度	m/min	纵向4 横向2	纵向4 横向2	纵向4 横向2	纵向4 横向2
加工螺纹范围
公制螺纹44种	mm	1-192	1-192	1-192	1-192
模数螺纹39种	mm	0.25-48	0.25-48	0.25-48	0.25-48
英制螺纹21种	牙/寸	2-24	2-24	2-24	2-24
径节螺纹37种		1-96	1-96	1-96	1-96
上/下刀架最大行程	mm	140/320	140/320	140/320	140/420
刀架转盘回转角度	°	±90	±90	±90	±90
主轴中心线至刀具支承面距离	mm	26	26	26	26
刀杆截面尺寸	mm	25×25	25×25	25×25	25×25
尾座主轴直径×行程及主轴孔锥度	mm	75×150 莫氏圆锥5号	75×150 莫氏圆锥5号	75×150 莫氏圆锥5号	75×150 莫氏圆锥5号
丝杠螺距	mm	12	12	12	12
20车床 CA6140车床 CA6240马鞍车床 CA6150卧式车床 CA6250马鞍车床的主电机功率	kW	7.5	7.5	7.5	7.5
卧式车床净重(约)
750mm	kg	1990	1990	2060	2060
1000mm	kg	2070	2070	2140	2140
1500mm	kg	2220	2220	2290	2290
2000mm	kg	2570	2570	2640	2640
车床轮廓尺寸(长×宽×高)
750mm	mm	2418×1000 ×1267	2418×1000 ×1267	2418×1037 ×1312	2418×1037 ×1312
1000mm	mm	2668×1000 ×1267	2668×1000 ×1267	2668×1037 ×1312	2668×1037 ×1312
1500mm	mm	3168×1000 ×1267	3168×1000 ×1267	3168×1037 ×1312	3168×1037 ×1312
2000mm	mm	3668×1000 ×1267	3668×1000 ×1267	3668×1037 ×1312	3668×1037 ×1312
